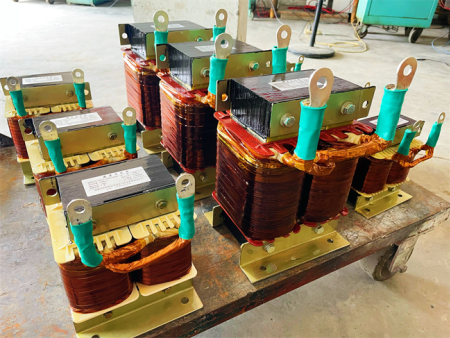

单相滤波电抗器

本产品广泛用于高低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波频率，电抗器根据系统可控制电压进行选配，能吸收3、5、7、11、13次及更高谐波。滤波电抗器与电容器相串联后，不但能有效吸收电网谐波，而且提高了系统的功率因数，对系统的安全运行起到了较大的作用。

产品概述

本产品广泛用于高低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波频率，电抗器根据系统可控制电压进行选配，能吸收3、5、7、11、13次及更高谐波。滤波电抗器与电容器相串联后，不但能有效吸收电网谐波，而且提高了系统的功率因数，对系统的安全运行起到了较大的作用。

型号的表示方法

使用环境

1、海拔不超过2000m；

2、环境温度: -25~45 (°C)；

3、电源电压的波形近似于正弦波；

4、周围无有害气体，无易燃易爆品；

5、周围环境应有良好的通风条件，如滤波电抗器装在柜内，应加装通凤设备。

结构特点

1、滤波电抗器分为三相和单相两种，均为铁芯干式；

2、铁芯采用低损耗冷轧硅钢片，芯柱有多个气隙分成均匀小段，气隙采用环氧层压玻璃布板做间隔，采用粘接剂粘接，以保证电抗气隙层压玻璃在运行过程不发生变化；

3、线圈采用F级或H级扁铜线绕制，排列紧密且均匀；

4、滤波电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固的结合在一起，成为整体；

5、滤波电抗器的夹件、紧固件等采用非磁性材料，确保电抗器具有较高的品质因素，确保有较好的滤波效果；

6、外露部件均采用了防锈蚀处理；

7、温升低，损耗小，综合利用率高，便于安装。

质量过硬，质量可靠

我公司于2009年投入巨资研制开发的滤波电抗器于2010年正式投放市场，经过不断的技术改良和进步，采用新技术、新工艺使各项指标均达到国内、guo ji xian jin 水平。产品具有温升低，噪音低、不饱和、安全稳定等特点，成为国内无源滤波行业选择品牌，先后出口越南，巴基斯坦、埃及、智利等国家。

执行标准

1、T102299-1998《电抗器标准》

2、JB5346-1998《滤波电抗器标准》

3、1EC289：19878《电抗器标准》
